Dispozitive Tibbo Serial-over-IP (Serial Device Servers)

Tibbo oferă două linii de dispozitive externe serial-over-IP: familia DS110x de convertoare Ethernet seriale și dispozitivele Tibbo Project System (TPS) în configurațiile selectate.

Atât DS110x cât și TPS cuprind functionalitățile generale ale dispozitivelor programabile BASIC/C rulând aplicația serial-over-IP (SoI) open-source.

Toate dispozitivele Server Tibbo sunt compatibile cu Tibbo Device Server Toolkit (TDST) pentru Windows. TDST include un driver pentru porturi seriale virtuale (VSPD), care vă permite să utilizați porturile seriale ale Device Server-elor ca porturi COM remote ale PC-ului. Versiunea Linux a VSPD este de asemenea disponibilă.

Serial-over-Ethernet pe controlere seriale programabile DS110X

Cumpara DS110x

DS1100, DS1101 și DS1102 sunt controlere seriale programabile Tibbo BASIC / C capabile să ruleze aplicația serial-over-IP (SoI) open-source.

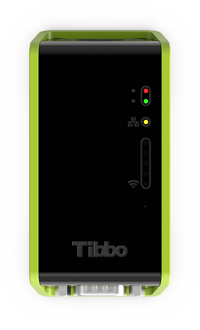

DS1100 este un controler serial entry-level, economic, la un preț mic, cu un port RS232 standard.

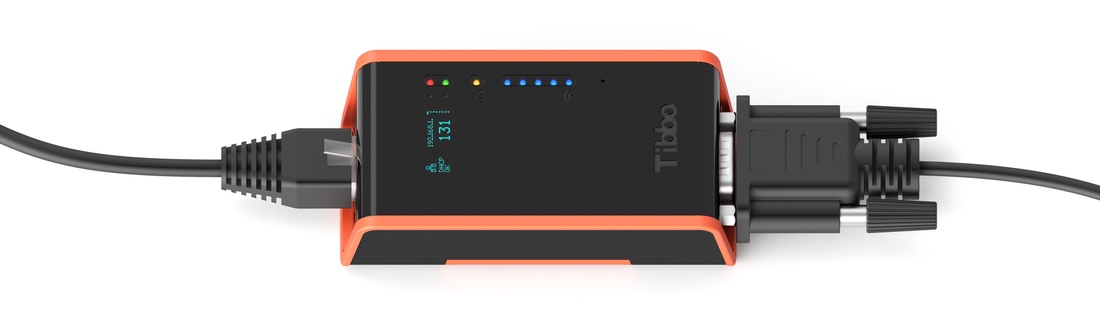

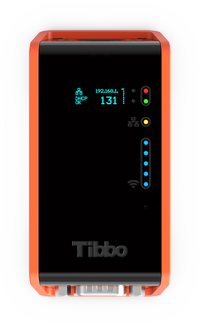

DS1101 este un controler serial puternic, cu 3.5 canale RS232.

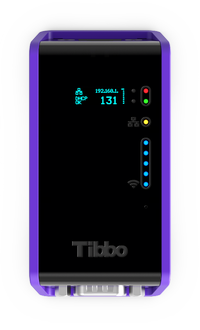

DS1102 este echipat cu un port multiprotocol care poate fi configurat ca un port cu 3 canale RS232, 2 canale RS422, sau 1 canal RS485.

Toate cele trei dispozitive pot fi echipate cu modulul PoE disponibil la cerere. În plus, DS1101 și DS1102 pot fi livrate cu un port Wi-Fi și un display OLED.

Canale: mai multe porturi seriale software pe un DB9 unic

Dispozitivele care permit această caracteristică au un singur conector DB9M, sunt evaluate (ca preț) ca produse cu un singur port, dar împachetează mai multe canale seriale independente.

Nu aveți nevoie de liniile DSR și DTR? Transformați-le în liniile RX și TX ale unui canal serial suplimentar. Nu vă folosesc nici CTS și RTS? Ele pot fi o pereche RX / TX!

Aplicația serial-over-IP (SoI) definește 15 configurații diferite sau "mapări de port" pentru a alege, pornind de la o configurație standard cu un singur canal (RX, TX, CTS, RTS, DSR, DTR și DCD) și terminând cu configurarea a 3.5 canale (RX, TX , RX2, TX2, RX3, TX3 și RX4).

Despărțirea semnalelor seriale poate fi realizată în mod convenabil cu un adaptor TB1100.

Tabel Comparativ

	DS1100	DS1101	DS1102

	Vedeți detalii...	Vedeți detalii...	Vedeți detalii...
Interfața serială	1 canal RS232	3.5 canale RS232	3 canale RS232/ 2 canale RS422/ 1 canal RS485
Canale: mai multe porturi seriale software pe un DB9 unic Dispozitivele care suportă această caracteristică au un singur conector DB9M și sunt evaluate (ca preț) ca produse cu un singur port, dar împachetează mai multe canale seriale independente. Nu aveți nevoie de liniile DSR și DTR? Transformați-le în liniile RX și TX ale unui canal serial suplimentar. Nu vă folosesc nici CTS și RTS? Ele pot fi o pereche RX / TX! Aplicația serial-over-IP (SoI) definește 15 configurații diferite sau "mapări de port" pentru a alege, pornind de la o configurație standard cu un singur canal (RX, TX, CTS, RTS, DSR, DTR și DCD) și terminând cu configurarea a 3.5 canale (RX, TX , RX2, TX2, RX3, TX3 și RX4). Despărțirea semnalelor seriale poate fi realizată în mod convenabil cu un adaptor TB1100.
CPU	Economic (T2000)	De bază (T1000)
Alimentarea pe DB9	Power in	in/out Aplicația SoI poate controla power output)	-
Pass-through Power Dispozitivele care acceptă această caracteristică pot fi alimentate prin pinul 9 al conectorului RS232 (DB9M). Ca alternativă, acestea pot alimenta un dispozitiv serial atașat prin acest pin. Ieșirea de alimentare pe pinul 9 este controlat de software. Aplicația serial-over-IP (SoI) include setarea corespunzătoare.
Interfața Ethernet	10/100BaseT
Wi-Fi	-	Optional
OLED Display	-	Opțional, aplicația SoI afișează condițiile de rețea, parametrii de comunicație serială și alte informații utile
Power-over-Ethernet	Optional
Buzzer	-	Da
	Vedeți detalii...	Vedeți detalii...	Vedeți detalii...

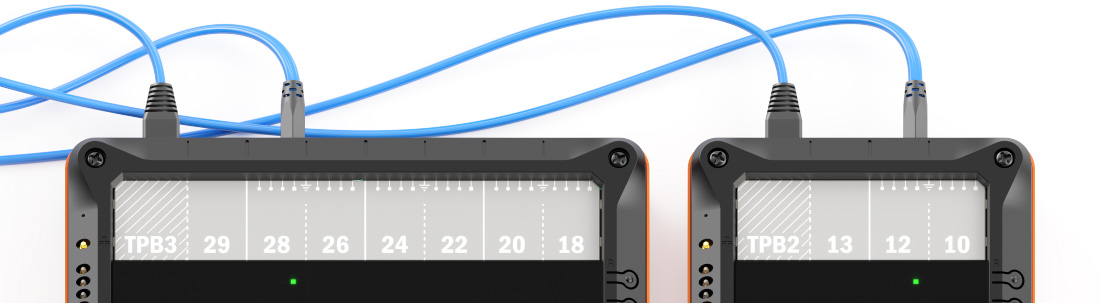

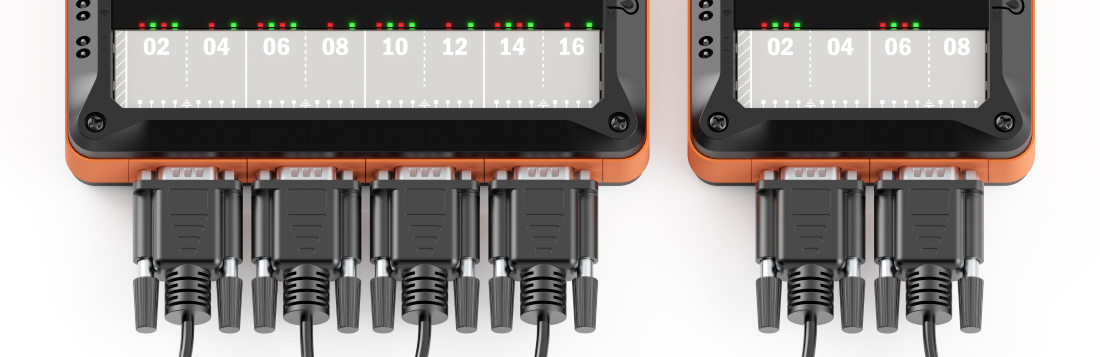

Dispozitive SoI bazate pe TPS

Prezentarea sistemului Tibbo Proiect System | Configurații server standard pentru dispozitive TPS

Proiectul Tibbo Project System (TPS) este o platformă ideală pentru crearea dispozitivelor server multi-port. Cu TPS, nu trebuie să vă asigurați că aveți o potrivire suficient de apropiată cu ceea ce căutați. Aveți nevoie de exact trei porturi seriale? Definiți o configurație TPS cu doar trei porturi seriale! Solicitați un dispozitiv cu două porturi RS232 și două porturi RS485? Nici o problemă. Doriți să alimentați serverul de dispozitive dintr-o sursă de date PoE? Avem unTibbit pentru asta!

Pentru a începe, am creat mai multe configurații standard pentru Server Device.

	TPS3	TPS2	TPS2L
Tipuri de porturi seriale disponibile	TTL, RS232 simplu (TX, RX, RTS, și CTS only), porturi universale RS232/422/485 (RS232: TX, RX, RTS, CTS, DTR, DSR; RS422: +/– TX, +/– RX, +/– RTS, +/– CTS; RS485: +/– TX/RX, half-duplex)
Numar maxim de porturi seriale	4 porturi, disponibile cu conectori DB9M sau conectori terminali	2 porturi cu conectori DB9M (toate liniile prezente) sau 4 porturi cu blocuri terminale (număr redus de linii)
TFT LCD	-		Da
Port Ethernet	10/100BaseT
Wi-Fi	Optional
GPRS	Opțional, reduce numărul de porturi seriale disponibile
Opțiuni de alimentare	12V, 24V, PoE
Indicaţie LED	Două LED-uri care indică starea generală, un LED care indică conexiunea pe Ethernet, cinci LED-uri pentru starea Wi-Fi / GPRS și indicarea intensității semnalului
