Tibbo Modbus Gateways

Tibbo Modbus Gateway rutează comunicatia Modbus între master / slave dispozitive Modbus TCP, Modbus ASCII și Modbus RTU. Modulele Modbus Gateway sunt compatibile cu automatele programabile Tibbo Project System (TPS) și cu controlerele DS1101/DS1102 care rulează aplicația open source "Modbus gateway". Flexibilitatea și adaptabilitatea gateway-urilor Tibbo Modbus vă permit să le utilizați în practic orice sistem Modbus.

DS1101 și DS1102 sunt controale seriale programabile, care sunt ideale pentru a funcționa ca gateway-uri Modbus. Ambele modele au un port Ethernet și diferă în funcție de tipul portului lor serial.

Modulul DS1101 are un port RS232. În ciuda faptului că include un singur conector DB9M și fiind cotat la prețul unui produs cu un singur port, DS1101 oferă trei canale RS232. Fiecare canal serial poate fi folosit ca un port RS232 independent cu propriile linii RX și TX, ceea ce înseamnă că puteți conecta până la trei dispozitive Modbus RS232 la o singură unitate DS1101.

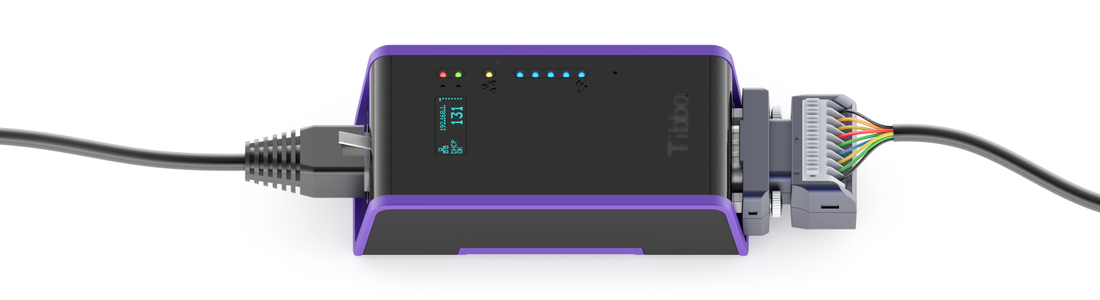

Dispozitivul DS1102 are un port RS232 / 422/485. Ca și DS1101, acesta oferă trei canale RS232 în modul RS232. În modul RS485, puteți conecta mai multe module slave Modbus RS485 la un singur controler DS1102.

Atât DS1101 cât și DS1102 sunt disponibile cu opțiuni Wi-Fi, OLED și opțiuni PoE.

• Port Ethernet 100/10Mb.
• Port Wi-Fi Optional:
  • Suport pentru protocoale de comunicație securizate WEP/WPA/WPA2;
  • Comutarea automată la portul Wi-Fi ori de câte ori interfața Ethernet devine inactivă (cablul Ethernet este deconectat).
• Selecție între IP static sau IP configurat prin DHCP.
• Porturi seriale:

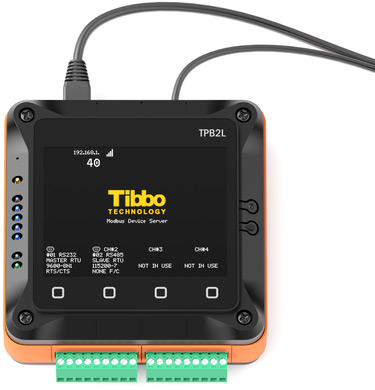

  • Routere bazate pe atomatele TPS2 (G2) și TPS3 (G2):
    • Până la patru porturi RS232 sau RS232 / 485;
    • Baudrate de până la 460.800 bps;
    • Moduri de paritate: None*/even/odd/mark/space;
    • 7* or 8 biți / caracter;
    • Optional RTS/CTS flow control;
  • Routere bazate pe DS1101- și DS1102:
    • Până la trei canale RS232, sau;
    • Un canal RS485 (numai DS1102);
    • Baudrate de până la 921.600 bps;
    • Moduri de paritate: None/even/odd/mark/space;
    • 7 or 8 biți / caracter;
    • Optional RTS/CTS flow control;
• Suport pentru până la 8 TCP master și până la 4 TCP slave.
• Routare flexibilă:
  • Rutarea comunicației Modbus TCP, ASCII și RTU în orice direcție:
    • Modbus TCP —> Modbus RTU sau ASCII;
    • Modbus RTU sau ASCII —> Modbus TCP;
    • Modbus TCP —> Modbus TCP;
    • Modbus RTU sau ASCII —> Modbus RTU sau ASCII.
  • Slave ID-based routing (funcționează pentru toate tipurile de Modbus Master);
  • TCP port-based routing (numai pentru Modbus TCP Masters); sunt disponibile patru porturi;
  • Slave ID shifting.
• Suport pentru excepții Modbus:
  • Timeout exception;
  • Routing error exception.
• Configurare:
  • Prin utilitarul DS Manager;
  • Prin interfa web.
• Indicarea stării:
  • Folosind LED-uri;
  • Pe un display (când e prezent).
• Monitorizarea operațiunilor:
  • Configurarea gateway-ului poate fi monitorizată folosind protocolul SNMP;

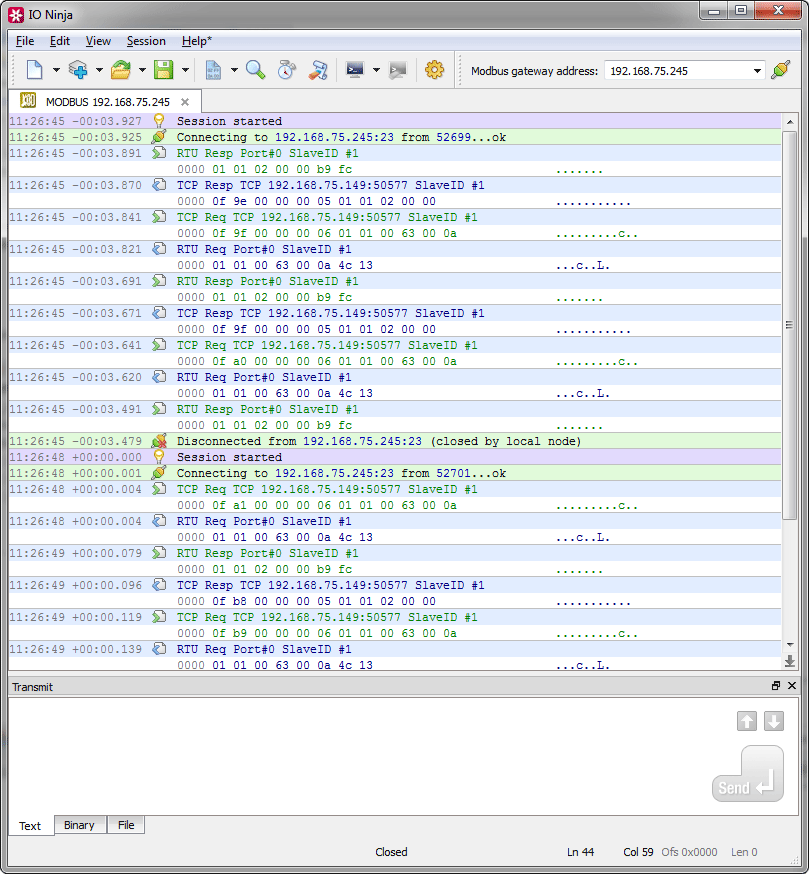

  • Activitatea gateway-ului și fluxul la nivel de octeți pot fi monitorizate folosind software-ul IO Ninja care rulează un plugin special.
• 12V sau 24V; Opțional PoE.
• Firmware Open-source (Aplicație Tibbo C).

* Dispozitivele TPS de generația a doua (dispozitivele "G2") nu acceptă combinația dintre modul de 7 biți / caractere și modul paritate "none".
