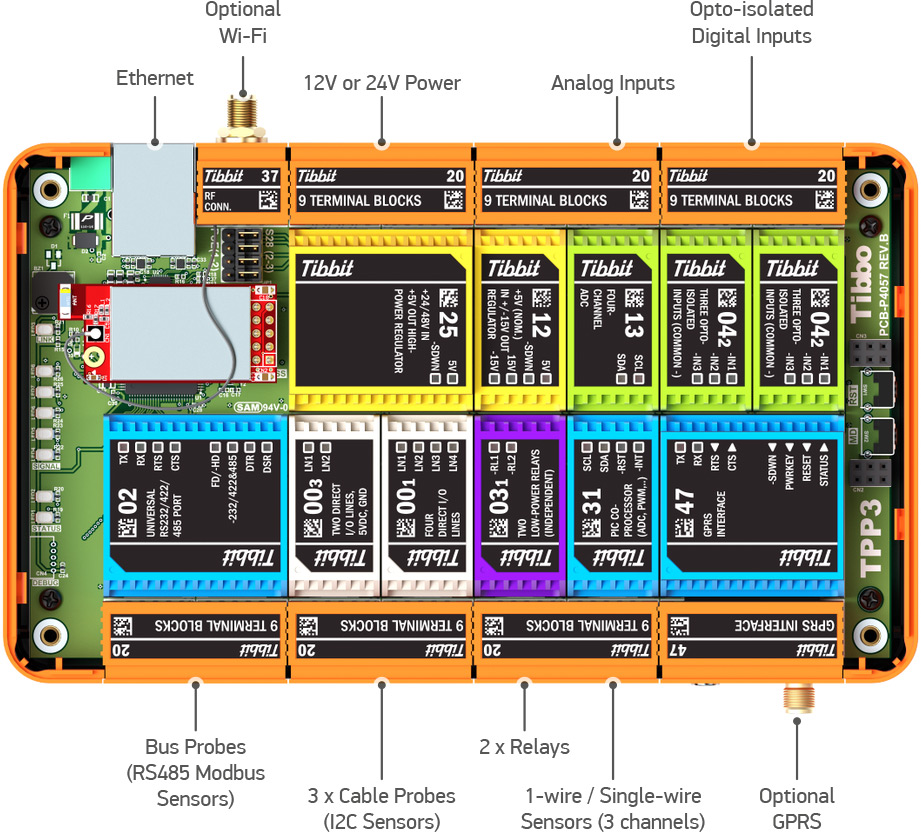

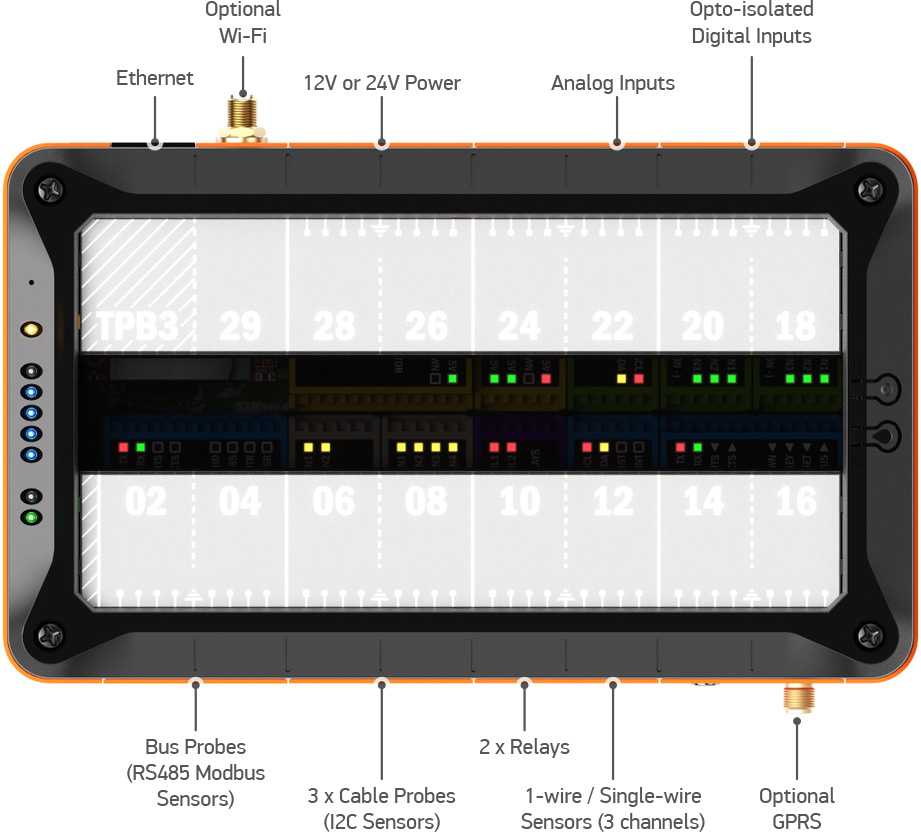

Despre Tibbo Soluția de monitorizare a senzorilor Tibbo vă permite să monitorizați starea mai multor senzori digitali și analogici, precum și a liniilor digitale și analogice printr-un aparat de monitorizare centralizată a senzorilor, numit Tibbo Sensor Hub. Construit pe platforma de automatizare de proiect Tibbo Project System (TPS), aceste module centrale (Sensor Hubs) sunt extrem de flexibile. Majoritatea capabilităților acestor Hub-uri de senzori provin din modulele Tibbits instalate. Aveți nevoie de o intrare suplimentară sau doriți să conectați un senzor suplimentar? Adăugați modulul Tibbit corespunzător! Nu vă folosește ceva anume? Nu este nevoie să-l păstrați în Hub. Puteți să alegeți între mai multe configurații standard de Sensor Hub, sau să vă creați propria configurație de unitate centrală folosind Configuratorul Online .
Unitatile centrale (Tibbo Sensor Hubs) rulează ca aplicație un firmware dedicat open-source. Această aplicație vă permite să definiți configurația unității centrale de senzori, adică să descrieți ce module Tibbit sunt instalate și în ce prize ale Hub-ului. De asemenea, puteți detecta sau specifica automat numărul și tipurile de senzori conectați la Hub. După ce configurarea este completă, puteți monitoriza starea senzorilor, a intrărilor și seta liniile IO ale controlerului utilizând orice dispozitiv master Modbus, client software Modbus sau software SCADA. Aplicația Sensor Hub este de asemenea compatibilă cu aplicația AggreGate server. Suportul SNMP va fi adăugat în viitorul apropiat.
Soluția de monitorizare a senzorilor Tibbo este ideală pentru utilizarea în centre de date (data center), facilități de producție și spații de depozitare, sere și multe alte tipuri de afaceri și medii de lucru.

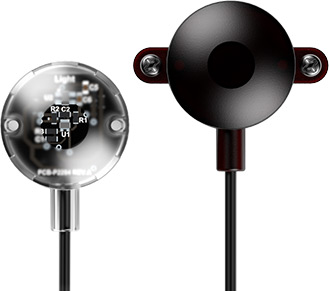

Sondele I2C (Senzori) de Cablu, cunoscute și sub denumirea de senzori I2C, sunt senzori de mediu miniaturali, concepuți pentru utilizarea cu dispozitivele de automatizare Tibbo Project System (TPS).
Unitatea centrală suportă trei tipuri de Sonde de cablu: senzor de temperatură ambiantă (CP # 01), senzor de temperatură și umiditate ambiantă (CP # 02) și senzor de lumină ambientală (CP # 03).
Fiecare sondă este dotată cu un cablu de 100 cm (39 "). Sondele prin cablu sunt foarte utile atunci când trebuie să monitorizați mediul în imediata vecinătate a Hub-ului.
Tibbo suportă atât dispozitivele cu 1 fir, cât și rudele lor apropiate - senzori care rulează pe așa-numitul Protocol Single Wire (SWP).
Un Hub poate oferi mai multe canale 1-wire/single-wire. Mai multi senzori one-wire pot fi conectați la un singur canal. Numai un singur senzor pe canal este posibil pentru device-uri single-wire.
Cablul care conectează dispozitivele cu 1 fir (one-wire) și cele cu un singur fir (single-wire) la Tibbo Sensor Hub poate avea o lungime de până la 10 metri (32 feet).

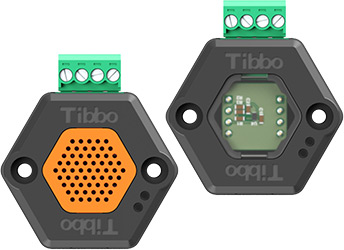

Sondele RS485 ModBus sunt o familie de senzori de mediu cu interfață RS485 și protocol Modbus.
Toate tipurile de sonde RS485 cu protocol ModBus sunt acceptate: temperatură ambiantă (BP # 01) și senzor de temperatură / umiditate ambiantă (BP # 02), senzor de lumină ambientală (BP # 03), senzor de accelerare și unghi de înclinare (BP # 04) și senzor de inundație (BP # 05).
Sondele RS485 sunt utile atunci când trebuie să vă poziționați senzorii la o distanță considerabilă de unitatea centrala Tibbo Sensor Hub.
Modulele centralizatoare (Sensor Hubs) pot funcționa și cu intrări digitale simple. În funcție de modulele Tibbit instalate, puteți avea intrări compatibile TTL sau intrări izolate optic.
Intrările digitale pot fi utilizate pentru a monitoriza accesul sau intrarea (senzorii de deschidere a ușii și a ferestrelor), precum și ieșirile unor simpli senzori on/off (pornire/oprire).
Unitățile centrale pot avea și intrări analogice. Oferim Tibbiți de tensiune și curent (4-20mA) ADC.
Intrările analogice pot fi utilizate pentru măsurarea semnalelor de ieșire ale senzorilor analogici. De asemenea, le puteți utiliza pentru monitorizarea nivelului de tensiune al bateriilor și surselor de alimentare.
Sondele LoRa sunt o familie de sonde LoRa cu baterii, care vă vor permite să simțiți mediul de la mai mulți kilometri distanță de Hub-ul central.
Sondele LoRa sunt perfecte pentru aplicații care acoperă zone întinse, cum ar fi depozite foarte mari, sere și câmpuri agricole.
Natura modulară a Platformei de automatizare de proiect Tibbo (TPS) oferă flexibilitate extraordinară pentru modulele IO la distanță. Această flexibilitate poate părea însă intimidantă pentru utilizatorii începători ai dispozitivelor TPS.

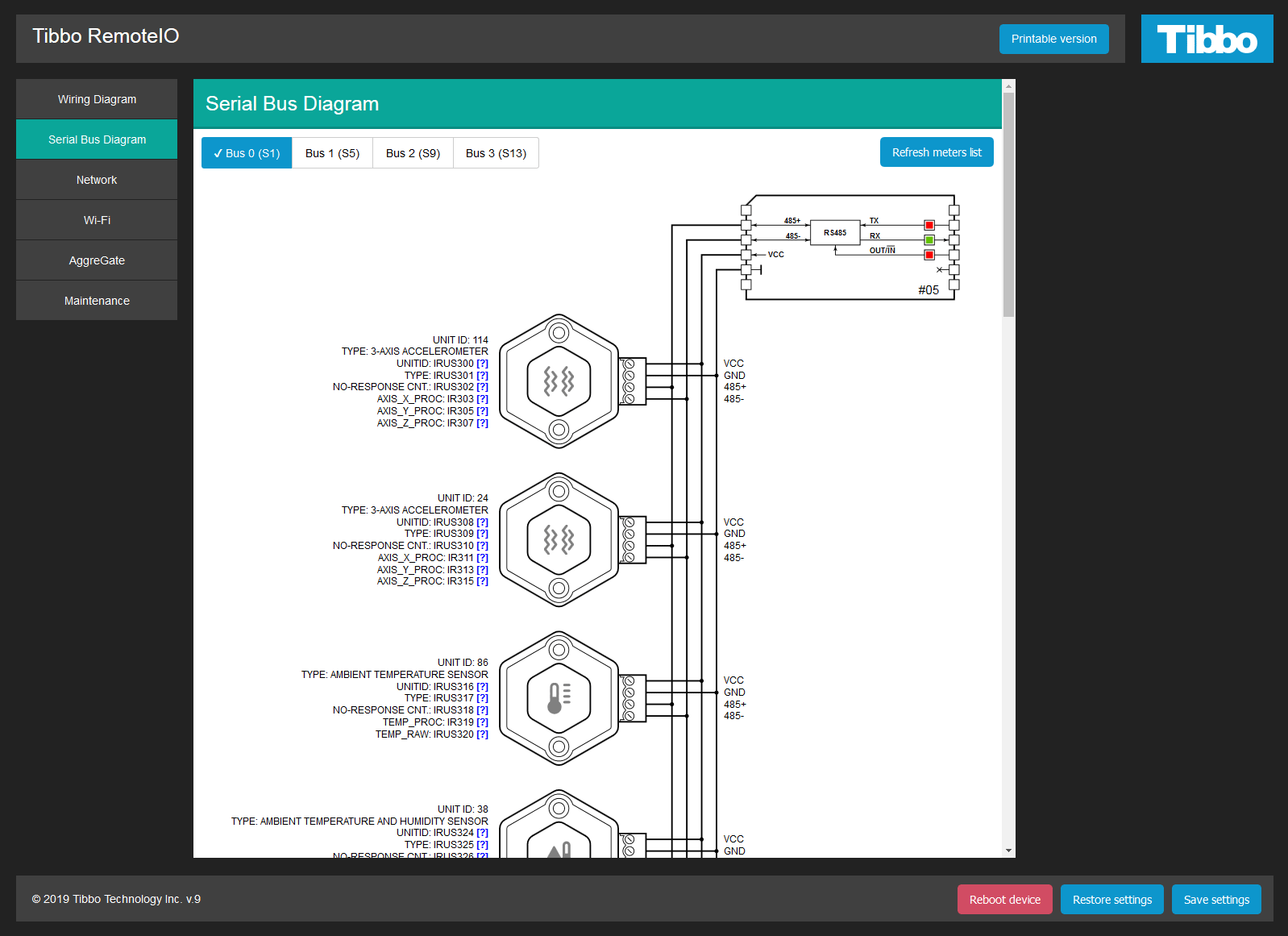

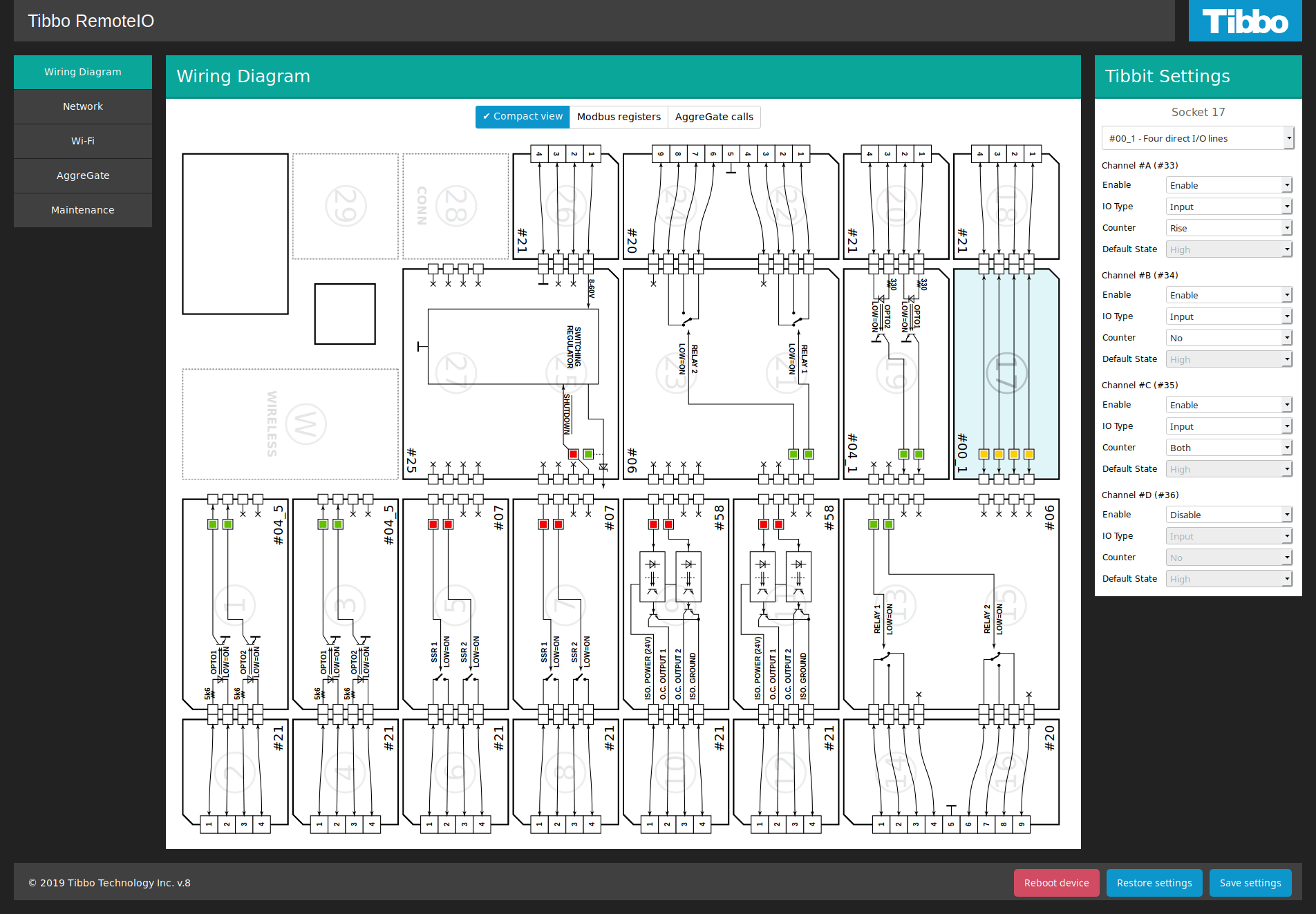

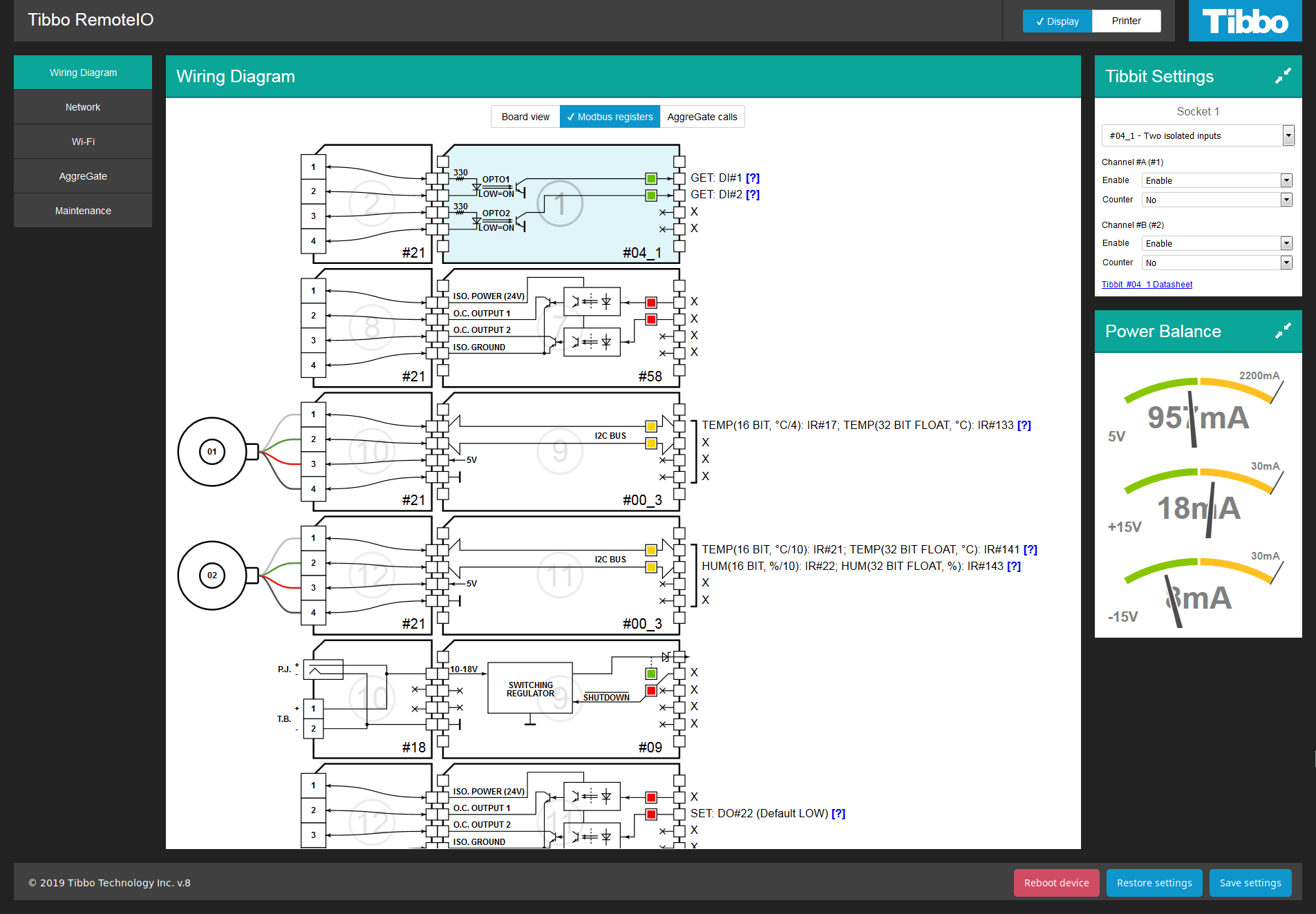

În planificarea și executarea interfeței WEB de configurare pentru TPS ne-am străduit să creăm un sistem care să simplifice foarte mult procesul de configurare, în special pentru utilizatorii TPS pentru prima dată. O pagină a interfeței web a controlorului arată aspectul real al unui dispozitiv TPS, inclusiv modulele Tibbit „conectate” la acesta. O altă pagină afișează toate Tibbits-urile instalate într-o listă și arată, de asemenea, registrele Modbus asociate cu fiecare linie IO sau funcție a unui Tibbit. A treia pagină prezintă o diagramă separată pentru porturile RS485 și Senzorii de bus conectati în aceste porturi și așa mai departe.
Schemele afișate de interfața web a Controller-ului sunt printabile. Printati o astfel de diagramă și transmite-o instalatorilor și tehnicienilor pentru a ușura înțelegerea instalării și a schemei de cablare!
Pentru a vedea interfața web în acțiune, faceți clic pe butonul de mai jos pentru a accesa emulatorul interfeței web.

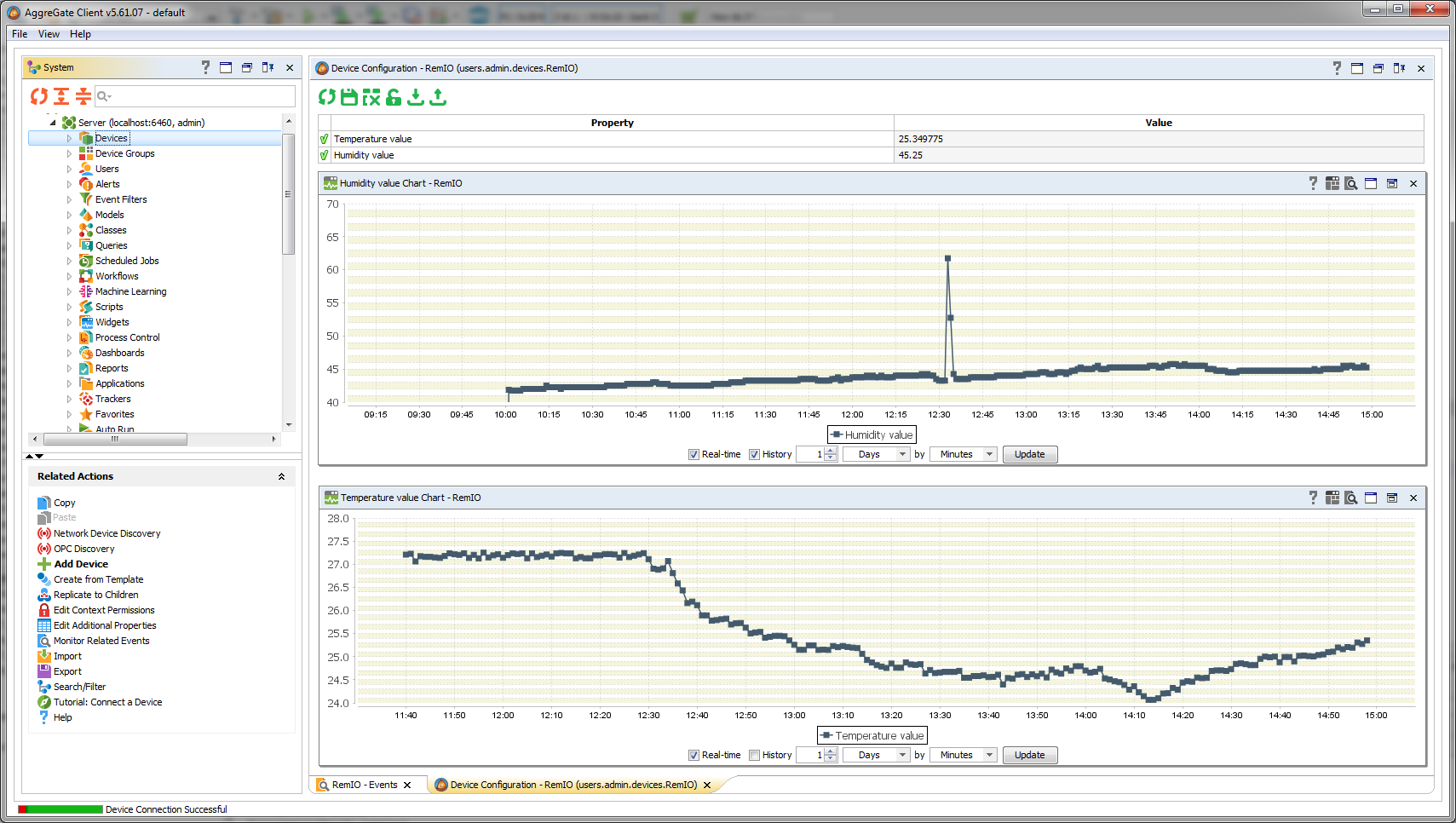

Porniti emulatorul interfeței WEBAplicația Sensor Hub implementează protocolul Modbus și este compatibilă cu clienții standard Modbus Master. Aplicația lucrează și cu AggreGate — soluția proprie de monitorizare în cloud de la Tibbo.
* Această caracteristică necesită un Tibbit suplimentar să fie instalat în unitatea centrală de senzori Hub Sensor (modul TPS).
Firmware-ul pentru Sensor Hub este open-source! Este scris în Tibbo C, folosind un software de dezvoltare numit Tibbo IDE (TIDE). Este doar una dintre aplicațiile disponibile, publicate cu coduri sursă complete.
Nu ezitați să modificați sau să împrumutați din aplicația Hub Sensor în orice fel doriți. Orice este posibil - de la o înlocuire simplă a logo-ului până la o refacere mai profundă a caracteristicilor. Tăiați codul, eliminați, adaugați sau transformați în întregime. Nu aveți timp sau dorința de a vă scrie propriul cod? Contactați-ne și noi vom face acest lucru pentru dvs.!
Pentru a vizita pagina proiectului Sensor Hub click aici.
