Tibbo > Module IoT > Module

Module IoT programabile Tibbo BASIC- și C

Cumpăraţi module IoT ...

Modulele IoT programabile Tibbo sunt dispozitive compacte, cu Ethernet integrat, și, opțional, cu conectivitate Wi-Fi, BLE (Bluetooth Low-Energy) și GPRS.

Programabile înTibbo BASIC și Tibbo C, folosind software-ul Tibbo IDE (TIDE), aceste module embedded reduc dramatic timpul de dezvoltare necesar pentru a finaliza proiecte complexe de IoT (Internet of Things), IIoT (Industrial Internet of Things) și de automatizare.

Gama de module Tibbo IoT cuprinde modulul embedded EM2000, evoluat, cu un număr mare de Intrari-Ieșiri, modulul super integrat RJ203+EM1206 - combinație de module care include o mufă RJ45 pe placă si cu filtru magnetic, precum și un modul economic EM510 pentru aplicații mai simple și ieftine.

Top PageEM2000EM1206EM510Tabel Comparativ

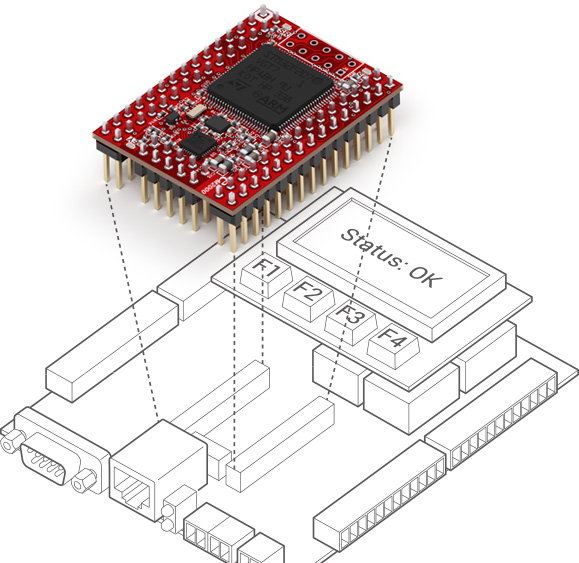

Modul IoT Programabil EM2000

Vedeți detalii....

EM2000 este un modul IoT cu caracteristici complete, programabil Tibbo BASIC/C cu patru UART-uri și Ethernet, precum și, opțional, cu conectivitate Wi-Fi *, BLE ** (Bluetooth Low-Energy), și GPRS***. Modulul oferă îmbunătățiri substanțiale ale vitezei și funcționalității față de predecesorul său - dispozitivul original EM1000.

Capacitățile dispozitivului sunt îmbunătățite în continuare de memoria flash de pe placă, ce găzduiește un sistem de fișiere tolerant la defecțiuni, precum și EEPROM și RTC.

EM2000 are 56 de linii I / O de uz general și poate controla un LCD atașat extern, tastatură, buzzer, cititoare de carduri, dispozitive seriale și alte circuite.

Dispozitivul are pini standard de 2,54 mm (100 mil) pitch. Acest lucru face modulul ideal pentru utilizarea nu numai în dispozitivele de producție, ci și pentru prototipuri.

* Necesită add-on-ul WA2000 sau GA1000, care poate fi conectat în exterior sau pe partea superioară a lui EM2000.
** Necesită extensia WA2000, care poate fi conectată extern sau conectată pe partea superioară a EM2000.
*** Necesită ca un modem GPRS standard (adică Simcom's SIM900) să fie conectat la un UART al EM2000.

EM2000 IoT Module

Modul IoT Programabil EM1206

Vedeți detalii...

EM1206 este un modul IoT compact, programabil Tibbo BASIC/C, cu Ethernet, precum și, opțional, cu conectivitate Wi-Fi * și GPRS **. EM1206 are patru UART-uri.

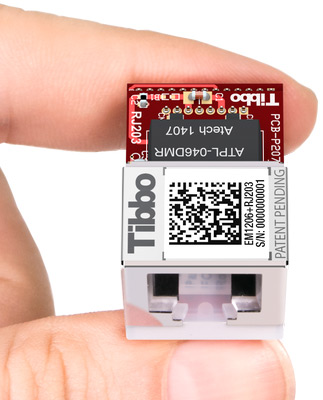

În combinație cu mufa/filtrul magnetic RJ203 din față (prezentat), EM1206 formează un nod Ethernet complet programabil, ocupând un spațiu de numai 34,4 x 20 mm (1,35 x 0,79 ") pe placa gazdă.

Combinația de elemente hardware ale modulului, care include și memoria flash de pe placă, care găzduiește un sistem de fișiere cu toleranță mare la erori, precum și EEPROM și RTC, a fost adaptat cu atenție pentru a răspunde nevoilor tipice ale aplicațiilor de control cu rețea. Astfel, EM1206 este adecvat în special pentru produse "conectate" cum ar fi senzori, colectori de date, contoare și dispozitive de acționare.

* Necesită conectarea externă a unui add-on Wi-Fi GA1000.

** Necesită un modem GPRS standard (de exemplu, Simcom's SIM900) să fie conectat la un UART al EM1206.

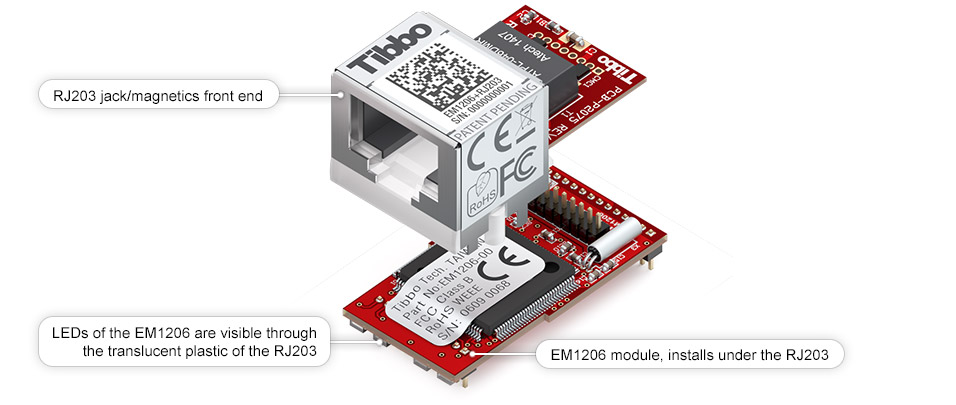

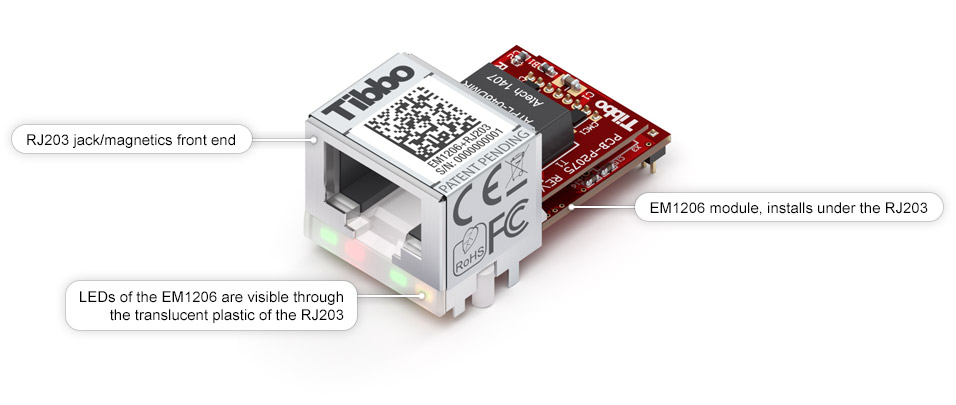

AsamblatDezasamblat
EM1206 IoT Module

Modul IoT Programabil EM510 "MiniMo®"

Vedeți detalii...

EM510 este un modul IoT ultra-compact, programabil Tibbo BASIC/C, cu Ethernet și, opțional, cu conectivitate Wi-Fi/BLE* (Bluetooth Low Energy). EM510 are un UART.

MiniMo vizează aplicații sensibile la preț, cum ar fi comanda de la distanță a releelor, automatizarea casei, colectarea de date de la senzori, măsurare și contorizare.

* Necesită conectarea externă a unui add-on Wi-Fi WA2000.

Stands up,
stands out

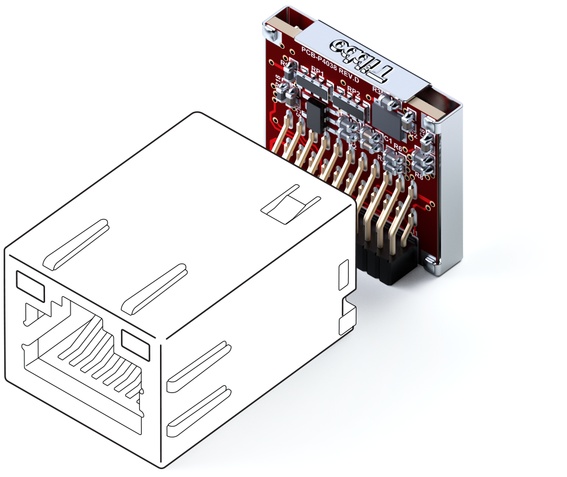

Conceput pentru a fi montat pe verticală și potrivindu-se în spatele unei mufe RJ45 standard, EM510 reduce spațiul necesar de montare pe placă până la o dimensiune minusculă de 18,5 x 6,5 mm (0,73 x 0,25 ").

Lățimea și înălțimea lui EM510 sunt foarte apropiate de cele ale unei mufe RJ45 standard.

All of the essentials,
none of the excess

Modulul EM510 are toate caracteristicile necesare pentru a construi un dispozitiv IoT mic: un port Ethernet, un UART, zece linii I / O, un mic EEPROM și un flash 512KB pentru TiOS și pentru aplicația dvs. Tibbo BASIC / C.

Aveți nevoie de ceva în plus, cum ar fi un flash, RTC, Wi-Fi sau BLE? Adăugați-le în exterior!

An Enlightening
Idea

Câte LED-uri are un jack RJ tipic? Două. Câte LED-uri necesita un modul Tibbo de obicei? Cel puțin trei LED-uri: roșu și verde pentru stare, plus un LED galben pentru semnalizarea legăturii la Ethernet (link state).

Minimalist până la sfârșit, MiniMo folosește doar două LED-uri ale unui jack tipic RJ45: stările modulului sunt afișate utilizând modele intermitente de flash-uri, în timp ce luminozitatea LED-ului indică starea legăturii la Ethernet (link state).

Tabel Comparativ

EM2000
EM1206
EM510
DS1100DS1101DS1102
Vedeți detalii...
Vedeți detalii...
Vedeți detalii...
CPU
Performanță ridicată
(ARM architecture)		De bază
(T1000 architecture)		Economic
(ARM architecture)
Interfață Ethernet
10/100 Base-T,
fară RJ45/magnetics		10/100 Base-T
(RJ45/magnetics în RJ203)		10/100 Base-T,
fară RJ45/magnetics
Wi-Fi

Cu WA2000 add-on
(piggybacks pe modul)

Cu WA2000 add-on
(conectat extern)

GPRS
Cu SIM900 sau un modul GPRS similar
(conectat extern)		-
Port Serial
4 porturi seriale
(moduri suportate: full-/half-duplex UART, Wiegand, clock/data)		1 port serial
(full/half-duplex, Wiegand, clock/data)
Linii Intrari-Ieșiri I/O
561710
Sunet
Poate comanda un buzzer conectat extern-
SPI și I2C
4 porturi seriale sincrone, cu moduri SPI și I2C
Afișaj
Suportă un LCD TFT conectat externSuportă LCD și OLED conectate extern
oferim drivere pentru mai multe tipuri de afișoare		-
Tastatură
Suporta tastatura externă (matrix) și tastatura binară de ieșire
(de până la 64 de taste)		-
Timekeeping
Onboard RTC
(supercapacitorul de rezervă trebuie să fie conectat extern)		-
Flash disk
1MB pentru TiOS și codul aplicației + 1 MB pentru sistemul de fișiere cu durată de viață mare, cu rezistență la defecte1MB pentru TiOS, codul aplicației, și
pentru sistemul de fișiere cu durată de viață si rezistență la defecte mari		512K pentru TiOS și codul aplicației,
suport pentru 1MB flash disk extern
EEPROM
2048 bytes
Tensiune de Operare
3.3V (5V-tolerant linii GPIO)3.3V
Vedeți detalii...
Vedeți detalii...
Vedeți detalii...

Serial-over-IP (SoI) la modulele IoT Tibbo

Controlul unui dispozitiv prin rețeaua Ethernet utilizând un convertor serial-Ethernet (de exemplu: "server de dispozitiv", "convertor serial-to-Ethernet") rămâne unul dintre cele mai populare moduri de a permite conectarea produselor existente în rețea.

Modulele IoT programabile pot rula o aplicație gata de utilizare serial-over-IP (SoI) . Această aplicație este scrisă în Tibbo BASIC și este open-source. Încărcați aplicația pe un modul, configurați setările și aveți un gateway IoT gata testat în timp - nu este nevoie să mai scrieți cod.

O altă posibilitate este să utilizați aplicația noastră SoI ca bază pentru proiectul dvs. Vă rugăm să o luați și să o modificați în orice fel aveți nevoie!
